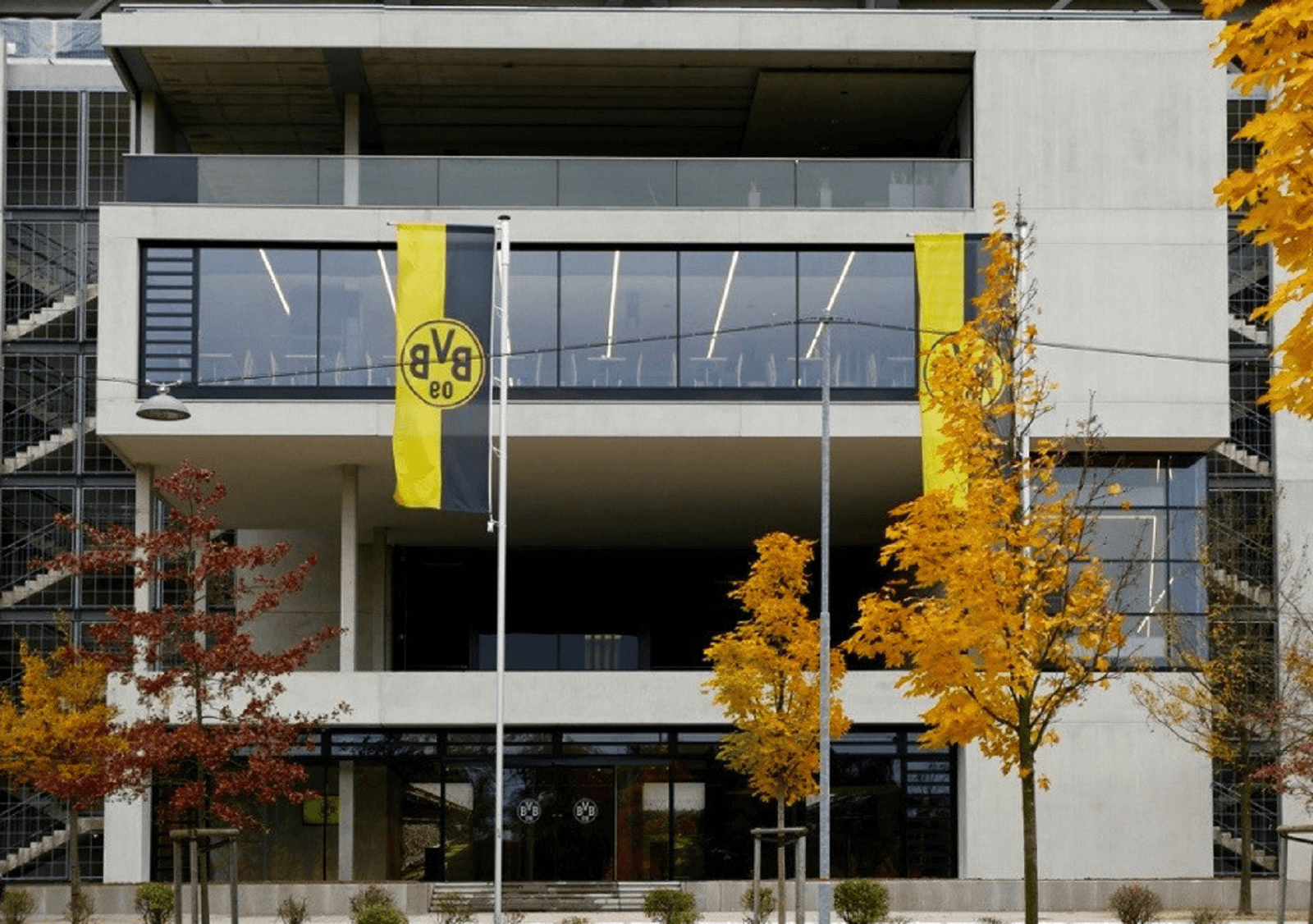

ERWEITERUNG WEST SIGNAL IDUNA PARK

Erweiterung des VIP Bereiches auf der Westseite des Stadions

BAUHERR: Borussia Dortmund GmbH & Co. KGaA / Louis Opländer GmbH

ARCHITEKT: Planungsgruppe Drahtler GmbH

UNSERE LEISTUNGEN (LPH1-7):
Planung und Ausschreibung der Anlagengruppen
Heizung / Lüftung / Sanitär / Regelungstechnik / Sprinkler

TECHNIK:
Zentrallüftungsanlagen für den neu errichteten VIP-Bereich mit 150 Sitzplätzen.
Vollsprinklerung + mechanische Entrauchung der gesamten Fläche.
Heiz-Kühlung über Bodenkanalsysteme.

Herstellungskosten technische Ausrüstung: ca. 450.000 €

PLANUNGSZEITRAUM: 2014-2015

BAUAUSFÜHRUNG: 2015

PROJEKTBESCHREIBUNG:
Erweiterung des VIP (Stammtisch) Bereiches auf der Westseite des SIGNAL INDUNA Park

UNSERE LEISTUNGEN IM EINZELNEN:
Planung und Entwicklung eines besonderen Lüftungskonzeptes / Entrauchungskonzeptes, dass im Hinblick auf die geringen Decken und Installationshöhen die hohen Anforderungen des Aufenthaltsbereiches einhält.Die Zuluft wird über 65 Quellluftauslässe im Doppelboden Zugfrei eingebracht.

Die Entrauchung der Bereiche erfolgt durch zentrale Umschaltung über die ZU- und Abluftsystem und spart so  Fläche im Baukörper.
